智能巡檢儀

一、智能巡檢儀適用范圍
    ZH-500系列智能巡檢儀與各類傳感器、變送器配合使用可對多路溫度、壓力、液位、流量、重量等工業過程參數進行巡回檢測、報警控制、變送輸出、數據采集及通訊。智能巡檢儀配合溫度傳感器（熱電阻、熱電偶、溫度變送器）檢測也叫溫度巡檢儀,配合壓力傳感器檢測也叫壓力巡檢儀。智能巡檢儀是工業控制中不可或缺的顯示控制儀表。
二、智能巡檢儀功能特點
萬能輸入功能
自動校準和人工校準功能
多重保護、隔離設計、抗干擾能力強、可靠性高
良好的軟件平臺，具備二次開發能力，以滿足特殊的功能
智能巡檢儀采用模塊化結構，配合功能強儀表芯片，功能組合、系統升級非常方便
自動巡檢、手動定檢可自由切換
巡檢通道切換時間及通道有效數可設定
三、智能巡檢儀主要技術指標
基本誤差： 0.5％FS或0.2％FS
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管，上排顯示測量值，下排顯示通道號
采樣周期：0.5S
報警輸出：（1）1-64通道統一上下限報警，繼電器輸出觸點容量 AC220V/3A
                  （2）1-8通道分別獨立報警，繼電器輸出觸點容量 AC220V/1A
變送輸出：通過開關量輸入可選擇相應通道帶 4～20mA、0～10mA、1～5V、0～5V隔離輸出 精度：±0.3％FS
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
電 源：開關電源 85～265VAC 功耗4W以下
四、 智能巡檢儀型譜說明

型 譜									說 明
ZH-500									智能巡檢儀
外型尺寸	A								橫式160×80×125mm
	T								臺式320×120×250mm
通道數			□□						0-64路，A規格儀表最多24路
報警輸出				H					各通道統一上限報警
				L					各通道統一下限報警
				D					各通道獨立報警（最多8路）
變送輸出					X1				4～20mA輸出
					X2				0～10mA輸出
					X3				1～5V輸出
					X4				0～5V輸出
通訊輸出						P			微型打印機
						R			串行通訊RS232
						S			串行通訊RS485
供電電源									220VAC供電
							W		DC24V供電
輸入信號								Sn	見"輸入信號類型表"

五、智能巡檢儀輸入信號類型表

輸入分度號	測量范圍	輸入分度號	測量范圍
K	0～1300℃	0-5V	-1999～9999
E	0～900℃	1-5V	-1999～9999
S	0～1600℃	0-10mA	-1999～9999
B	300～1800℃	4-20mA	-1999～9999
J	0～1000℃	Pt100	-199.9～600.0℃
T	0～400℃	Cu100	-50.0～150.0℃
R	0～1600℃	Cu50	-50.0～150.0℃
N	0～1300℃	BA2	-199.9～600.0℃
0-20mV	-1999～9999	BA1	-199.9～600.0℃
0-75mV	-1999～9999	0-400Ω	-1999～9999
0-200mV	-1999～9999

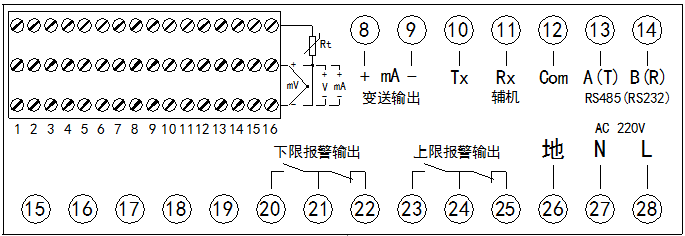

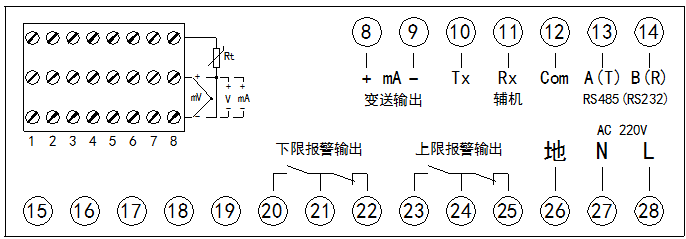

2、16通道巡檢儀接線圖

注：產品介紹接線方式不能作為實際產品的接線，實際產品接線以實物產品接線圖為準。
