高溫導波雷達物位計

發布時間:2024-02-20     瀏覽次數:
高溫導波雷達物位計

測量原理
        ZHGW55高溫導波雷達物位計是基于時間行程原理的測量?jī)x表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化成物位信號。
ZHGW高溫導波雷達物位計參數
應  用:液體、高溫高壓工況
測量范圍:纜 30m/桿:6m
過程連接:螺紋、法蘭
介質溫度:-40~400℃
過程壓力:-0.1~4.0Mpa
精  度:±10mm
防爆等級:Exd IIBT4 Gb
防護等級:IP67
信號輸出:4~20mA/HART(兩線/四線)

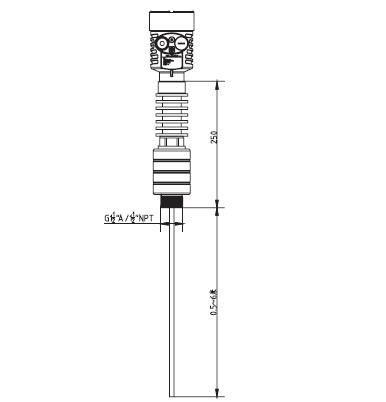

ZHGW高溫導波雷達物位計外型尺寸圖
高溫導波雷達物位計外型尺寸圖

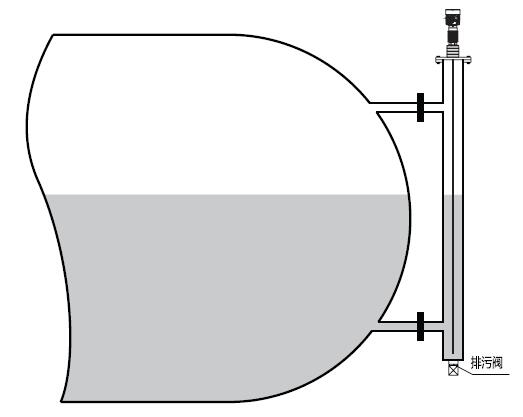

ZHGW高溫導波雷達物位計安裝圖
高溫導波雷達物位計安裝圖
ZHGW高溫導波雷達物位計選型

單元

參數

防爆

P標準型(非防爆)
I隔爆型(Exd II BT4 Gb)

傳感器/纜式探頭

A液體Φ4mm
B 固體Φ6mm

過程連接/材料

G G1″/螺紋 不銹鋼
N 1″NPT螺紋 不銹鋼
Y特殊定制

密封/過程溫度

G 高溫密封/-40~400℃帶散熱器

電子單元

3 (4~20)mA/(24)VDC/HART兩線制
4 (4~20)mA/(-24)VDC /HART四線制
5 (4~20)mA/(-220)VAC /HART四線制

外殼/防護等級

L 鋁/IP67
G 不銹鋼304/IP67

電纜進線

M M20*1.5
N 1/2NPT

特殊約定

Y 特殊定制
