數顯壓力控制器

一、數顯壓力控制器概述：
        ZH-YLKZ系列數顯壓力控制器（數顯電接點壓力表）具有測量精度高、結構緊湊、功能齊全、外形美觀等特點，適合工業自動化控制、石化、市政工程、樓宇自控機械設備等場合。 數顯壓力控制器(壓力開關)采用進口壓力傳感器，以智能單片機為控制核心，是集成了壓力測量、顯示、模擬量變送輸出以及報警輸出為一體的高集成產品。
二、數顯壓力控制器主要技術指標：
工作電源：AC85～260V/DC24V±2V
整機功耗：小于3W
采樣速率：3次/秒
測量精度：0.5%FS±1
饋電輸出：DC24V(25mA)
電流輸出：4~20mA
恒流源輸出：0.82～2.48mA
溫度漂移：≤0.02%FS/℃（典型值100ppm/℃）
顯示范圍：-1999～9999
超限顯示：“EEEE”
顯示數碼管：0.56英寸 紅色 4位
觸點容量：AC220V 3A
使用環境：0～+70℃；≤85%RH
三、數顯壓力控制器量程范圍的選擇：
1、 測量范圍（MPa）-精度±0.5％FS
-0.1~0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0;
0-10; 0-16;0-25;0-40; 0-60
2、 測量范圍（KPa）-精度±1.5％FS
0~6；0~10；0~16；0~25；0~40；0~60；0~100
3、壓力單位選擇：MPa；KPa；Kg/cm²；Bar；Psi等，訂貨時請標示要求。

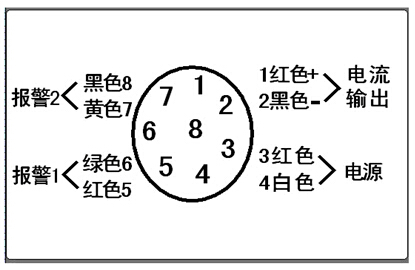

四、數顯壓力控制器接線說明：
