微小型金屬管浮子流量計

發布時間:2025-01-17     瀏覽次數:

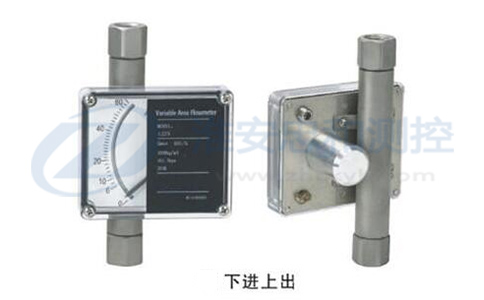

微小流量金屬管浮子流量計微小流量金屬管浮子流量計(上進下出)


LZZX系列微小型金屬管浮子流量計用于液體和氣體微小流量的測量。微小型金屬管浮子流量計采用全金屬結構,具有體積小、壓損小等特點,廣泛應用于各行業復雜、惡劣環境下、對微小流量、低流速、各種苛刻介質條件的流量測量與過程控制,特別適合測量混濁,不透明或腐蝕性流體。

微小流量金屬管浮子流量計結構及原理.

LZZX系列微小型金屬管浮子流量計主要由測量管、浮子和指示器組成。指示器可配備4-20mA電遠傳信號、上限和下限報警等功能。

組成:1、本體2、測量管3、浮子4、表頭5、磁耦合系統6、電氣電纜

微小流量金屬管浮子流量計結構圖

微小流量金屬管浮子流量計主要技術參數.

1、測量范圍:(20)1~3000l/h

空氣(0.1013MPa 20) 0.5~90000l/h

2、量程比:10:1

3、精度等級:2.5/4.0

4、工作壓力:PN1.6MPa

5、介質溫度:標準型:-40~+120

6、環境溫度:-40-+80

7、介質粘度:1/4NPT,3/8"NPT1/2NPT5mPa.s

3/4NPT,1NPT250mPa.s

8、輸出:標準信號:二線制4~20mA(24VDC供電)

9、供電:24VDC±20%

10、連接方式:側進測出型:NPT1/4”內螺紋

下進上出型:NPT1/4"、3/8”、1/2”、3/4”、1”內螺紋

11、電氣接口:M8×1或用戶提供規格

12、防護等級:IP65

微小流量金屬管浮子流量計選型表

LZZX

結構形式

H

橫向進出

V

下進上出

測量管接液材質

RO

316L不銹鋼

R1

304不銹鋼

R2

HC-276合金

R3

鈦合金

止檔及O型圈材質

A

PTFE/Buna四氟乙烯+丁晴橡膠

B

PVDF/Viton聚偏氟Z+氟素橡膠

C

PVDF/Buna聚偏氟乙烯+丁晴橡膠

D

PTFE/Kalrez四氟乙烯+全氟化橡膠

指示器

缺省

現場指針顯示瞬時流量

D

遠傳4-20mA兩線制電流信號,本安防爆,防爆標志ExiallCT3~6

K1

上限報警(24VDC三線制輸出)

K2

下限報警(24VDC三線制輸出)

K12

上下限報警(24VDC三線制輸出)

EK1

上限報警(8.2VDC兩線制輸出namur)

EK2

下限報警(8.2VDC兩線制輸出namur)

EK12

上下限報警(8.2VDC兩線制輸出namur)

連接方式

1

NPT1/4"

2

NPT3/8"

3

NPT1/2"

4

NPT3/4"

5

NPT1"

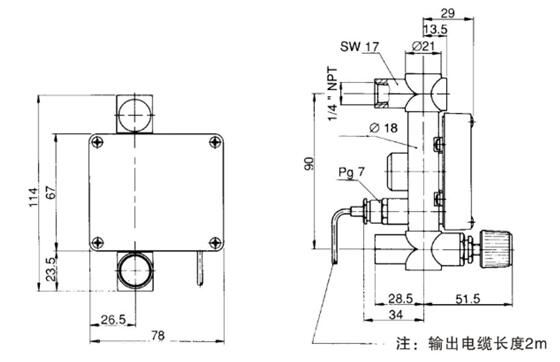

微小流量金屬管浮子流量計外形尺寸





型號 流量范圍
(Water)
a b c d e f g 安裝方式
LZZX-6 ≤100l/h SW19 18 125 29 NPT1/4" 34 29 下進上出
側進側出
LZZX-10 100-300l/h SW24 25 164 48 NPT3/8” 30.5 32.5 下進上出
LZZX-15 400-8001/h SW27 25 164 48.5 NPT1/2" 30.5 32.5 下進上出
LZZX-25 800-30001/h SW50 50 230 81 NPT1” 18 45/50 下進上出

微小流量金屬管浮子流量計流量參考

型號

測量范圍

壓力損失

Mbar

連接螺紋

(l/h)

空氣(l/h)

LZZX-6

0.1-1

3.5-35

8

內NPT1/4"



0.16~1.6

5.4-54

8

0.25~2.5

10~100

8

0.4~4

16~160

8

0.6~6

23~230

8

1~10

35~350

8

1.6~16

54~540

8

2.5~25

85~850

9

4~40

125~1250

10.5

6~60

190~1900

12.5

10~100

310~3100

17

LZZX-10

10~100

320~3200

8

內NPT3/8"



16~160

500~5000

8

20~200

600~6000

8

25~250

800~8000

8

30~300

900~9000

8

LZZX-15

40~400

1200~12000

8

內NPT1/2"



50~500

1500~15000

8

60~600

1800~18000

8

80~800

2400~24000

8

LZZX-25

80~800

2400~24000

3

內NPT3/4"

內NPT1"

100~1000

3000~30000

3

160~1600

4500~45000

3

200~2000

6000~60000

3

250~2500

7500~75000

3

300~3000

9000~90000

3
