分體式電磁流量計

發布時間:2025-02-22     瀏覽次數:
分體式電磁流量計
一、分體式電磁流量計產品概述:

ZHLDF型分體式電磁流量計測量原理是基于法拉第電磁感應定律,分體式電磁流量計由傳感器和轉換器組成,傳感器安裝在測量管道上,轉換器被安裝在離傳感器30米內或100米內的場合,兩者間由屏蔽信號電纜連接。傳感器主要組成部分是:測量管、電極、勵磁線圈、鐵芯與磁軛殼體。分體式電磁流量計根據管道的口徑不同與安裝成本分為分體式管道式電磁流量計與分體式插入式電磁流量計,分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等,廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理,水利建設等領域測量高溫,高濕,不便觀察和隔爆的場合。
二、分體式電磁流量計產品特點:
1、適用于導電率大于5μs/cm導電液體的體積流量測量。
2、測量管內無活動及阻流部件、壓力損失小
3、具有不同材質的襯里和電極有良好的防腐性能
4、不受介質、密度、粘度、溫度、壓力和導電率的影響
5、低頻矩形波勵磁、不易受干擾、性能穩定可靠
6、轉換器耗能低、安裝簡單方便、用戶不需調試
三、分體式電磁流量計技術參數:
管道公稱尺寸:DN6~DN2600
流體性質:1、導電的液體   2、滿管
流體電導率:>5μs/cm
流體流速:0.5~8m/s
精度等級:±0.5%、±1%
襯里材質:聚氨脂、氯丁橡膠、聚四氟乙烯等
電極材質:不銹鋼316L、哈氏合金、鈦、鉭、鉑銥合金等
連接方式:法蘭連接、衛生型卡盤連接、法蘭夾裝等
介質溫度:0℃~70℃、0℃~120℃、0℃~180℃
公稱壓力:0.6Mpa~25Mpa
防護等級:IP65、IP68(傳感器)
防爆等級:ExdiiBT4~6;ExdiiCT4~6
工作電壓:220VAC、24VDC、鋰電池
輸出信號:4~20mA、脈沖、RS485、RS232、HART協議
四、分體式電磁流量計儀表選型要求:
1)量程范圍確認
    一般工業用電磁流量計被測介質流速以2~4m/s為宜,在保證流速在0.5m/s以上的情況下精度可達到0.5%(DN15~DN300,DN300以上通常1.0級),在特殊情況下,最低流速應不小于0.2m/s,最高應不大于8m/s。若介質中含有固體顆粒,常用流速應小于3m/s,防止襯里和電極的過分磨擦而損壞;對于粘滯流體,流速可選擇大于2m/s,較大的流速有助于自動消除電極上附著的粘滯物的作用,有利于提高測量精度。
在量程Q已確定的條件下,即可根據上述流速V的范圍決定流量計口徑D的大小,其值由下式計算:
Q=π (D/2)²V×3600
Q:流量(m³/h) D:管道內徑 V:流速(m/s)
電磁流量計的量程Q應大于預計的最大流量值,而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
2)電磁流量計參考流量范圍(精度0.5級 1.0級)
口徑mm 流量范圍m³/h 口徑mm 流量范圍m³/h
DN6 0.1~1 DN350 200~3000
DN10 0.16~2.5 DN400 250~4000
DN15 0.4~6 DN500 400~6000
DN20 0.6~12 DN600 600~10000
DN25 1.0~16 DN700 800~12000
DN32 1.6~25 DN800 1000~16000
DN40 2.5~40 DN900 1200~20000
DN50 4.0~60 DN1000 1600~25000
DN65 6.0~120 DN1200 2500~30000
DN80 10~160 DN1400 3000~50000
DN100 16~250 DN1600 3000~60000
DN125 25~400 DN1800 5000~60000
DN150 40~600 DN2000 6000~100000
DN200 60~1000 DN2200 6800~110000
DN250 100~1600 DN2400 8200~130000
DN300 160~2500 DN2600 9500~153000
五、分體式電磁流量計產品選型
型號
口徑

ZHLDF
6~2600
分體式電磁流量計


代號
轉換器型號
ZB
方型壁掛式表頭

代號
供電方式
AC
(交流)220V AC 50Hz  (90~245V AC 50Hz)
DC
(直流)24V DC (20~36V DC)
LD
鋰電池供電(不帶電流信號輸出,可帶RS485通訊)

代號
輸出信號
I
4~20mA
F
頻率 1KHz
RS
串行通訊(RS485)
H
帶HART協議
C
控制輸出

代號
隔爆要求
N
無隔爆
EX
隔爆

代號
介質溫度
T1
65℃
T2
120℃
T3
180℃

代號
內襯材質
NE
氯丁橡膠(≤65
PVC
聚氯乙烯(≤70
PU 聚氨酯(≤80
PFA 可溶性聚四氟乙烯(≤140
PTFE
聚四氟乙烯(≤180

代號
電極材質
316L
不銹鋼
HC
哈氏合金C
Ti
Ta
Pt

代號
信號線
5
5米
10
10米
15
15米
六、選擇分體式電磁流量計需要提供的現場技術參數及條件:
1、管道的尺寸及材質
2、測量的介質名稱及物理特性
3、正常工作溫度、最高工作溫度
4、正常工作壓力、最高工作壓力
5、流體的正常流速、最高最低流速
6、儀表供電方式及信號輸出要求
7、現場工況環境是否需要隔爆
8、傳感器的防護等級要求
9、現場是否有可以滿足電磁流量計安裝的前后直管段
10、分體式引線的長度
七、分體式電磁流量計的安裝要求:
1、對外部環境的要求
a.流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所,若必須安裝時須有隔熱、通風的措施。
b.流量計最好安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽曝曬,須有防潮和防曬措施。
C.流量計應避免安裝在含有腐蝕性氣體的環境中,必須安裝時,須有通風措施。
d.為了安裝、維護、保養方便,在流量計周圍需有充裕的安裝空間。
e.流量計安裝場所應避免有強磁場及強振動源,如管道振動大,在流量計兩邊應有固定管道的支座。
2、對直管段的要求

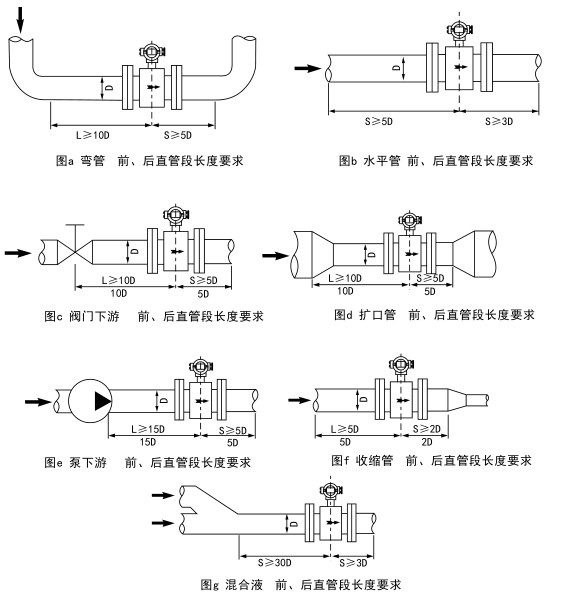

  為了改善渦流與流場畸變的影響,流量計安裝的前、后直管段長度有一定要求,否則會影響測量精度(也可安裝整流器,盡量避免在靠近調節閥和半開閥門之后安裝)。
3、對工藝管的要求
  流量計對安裝點的上、下游工藝管有一定的要求,否則影響測量精度。
a 、上、下游工藝管的內徑與傳感器的內徑相同,并應滿足:0.98DN≤D≤1.05DN(式中DN:傳感器內徑,D:工藝管內徑)
b、工藝管與傳感器必須同心,同軸偏差應不大于0.05DN
4、旁通管的要求

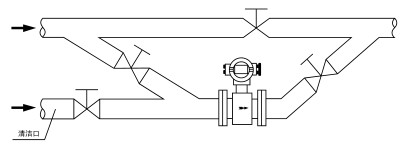

  為了方便檢修流量計,最好為流量安裝旁通管,另外對重污染流體及流量計需清洗而流體不能停止的,必須安裝旁通管。

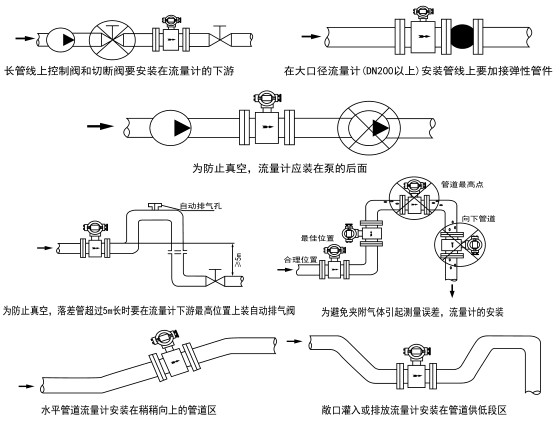

5、流量計在管線上的安裝要求

6、傳感器的接地
   為了使儀表可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻<10Ω。在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環或內置接地電極。

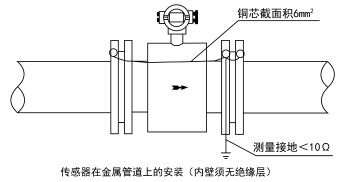

a、在金屬管道上的接地方式:金屬管道內避沒有絕緣層,按下圖接地。

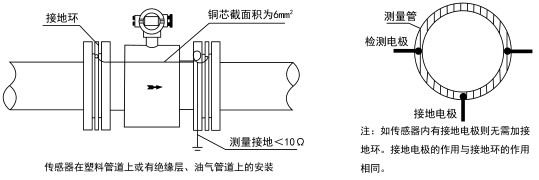

b、在塑料管道上或有絕緣層、油漆管道上的接地方式:傳感器上的兩端面應加裝接地環或內置接地電極,使管內流動的被測介質與大地短接,具有零電位。否則電磁流量計無法正常工作。

7、電磁流量計安裝注意事項:
a.安裝尺寸一定要計算準確,否則容易泄露或安裝不上。
b.流體流向必須與傳感器表體上的流向箭頭保持一致。
C.流量計的電極軸線必須近似水平,否則影響測量精度。
d.傳感器兩邊的法蘭必須保持平行否則容易泄露。
e.為了壁免在安裝后形成旋渦流動,應保證工藝配管、流量計同軸連接不能錯開。
f.安裝流量計時,嚴禁在緊靠流量計法蘭處電焊施工,以免燒傷流量計襯里。
g.對不同性質的工藝管道,應采用相應的接地方式(見傳感器接地)
h.對于腐蝕性介質,最好應垂直安裝,被測介質自下往上流動,這樣可以避免固體顆粒在流量計管中沉積,使襯里腐蝕均勻,延長使用壽命。
i.對于測量管口徑大于200mm,為安裝方便,可采用伸縮頭安裝。
